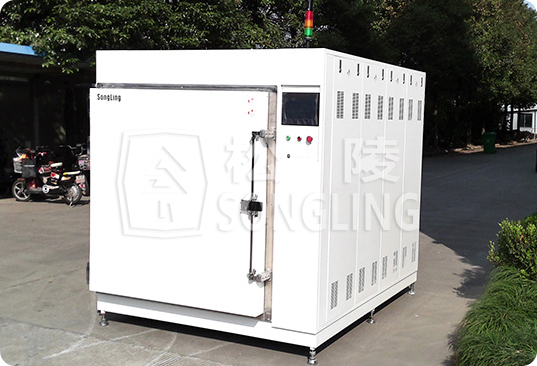

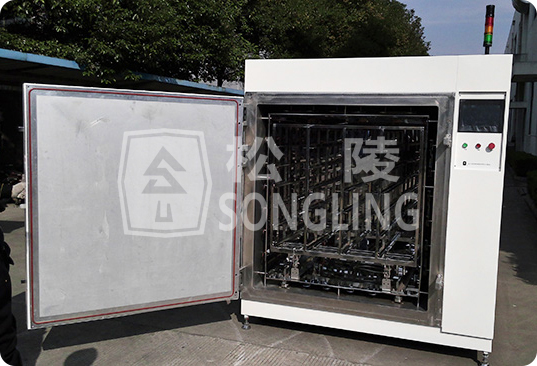

产品名称:单腔体内加热全自动带鼓风真空烘箱(含冷却循环系统)

型号: SBVO-150APNGS
主要技术参数指标(该性能指标可在环境温度为+5~+35℃测定):
1.结构:
    1.1 工作室尺寸:有效工作尺寸:高1180mm宽1150mm深1100mm ;
    1.2 外形尺寸:见示意图;
    1.3 保温层厚度:90mm;
    1.4 支撑脚;100mm
    1.5 加热器位置:腔体四周;
    1.6 抽气口位置:侧面,由电磁阀控制;
    1.7 放气口位置:配置充气电磁阀;
    1.8 开门方式:单开门;
    1.9 控制箱位置:右侧;
    1.10硅橡胶耐高温密封圈;
    1.11 配置水冷循环系统;
    1.12 配置鼓风循环系统;

2.主要性能:
    2.1 工作温度范围:室温+15℃~150℃;
    2.2 仪表精度:±1℃;
    2.3 温度均匀度:±5℃(空箱,120℃,稳定2小时后);
    2.4 升温时间:≤120分钟(空箱,25℃~120℃);降温时间:≤240分钟(空箱,150℃~85℃);
    2.5 控温方式:PID调节;
    2.6 真空度:30分钟内至10Pa
    2.7 24小时平均漏气量:≤10Pa/h;
    2.8 箱外表面温度:≤室温+20℃;

3.电气容量:
    3.1 电源:AC380V  3相4线  50Hz
    3.2 加热功率:15KW;
    3.3 鼓风功率:370W
    3.4 最大电流:25A
    3.5 空气开关容量:30A

4.保安装置:
    4.1 空气开关(防止过流和短路)
    4.2 过流保护(防止电流过高)
    4.3 超温保护(防止工作室温度过高,保护产品),超温报警

5.其他可满足的功能要求
    5.1设备运行控制系统为PLC程序控制,可进行大于9个步次的程序设定。触摸屏采用三菱品牌。
    5.2温度控制:温度控制采用PID控制SSR开关。温度传感器采用K型双保护壳热电偶。当工作室温度超过设定值5℃时,停止加热并报警。
    5.3安全功能: 加热均具有超温保护功能,真空报警,氮气压力报警,压缩空气压力报警,冷却水流量报警,风扇过载报警,急停按纽,漏电保护。
    5.4设备总重量小于2500Kg.
    5.5真空泵及管道由厂家提供。
    5.6程序可以控制间隔设定的时间充入定量氮气,设好程序后自动运行。
    5.7真空度、温度自由调整,可在某一固定温度和某段真空度范围条件下自动保持。
    5.8设备控制系统为PLC程序控制,温度均匀、真空度可靠。自动计时,当温度升温到设定值时设备开始计时,计时达到设定值时,设备停止加热,处于真空保持状态,流程具有密码保护功能。PLC能够自动采集存储烘干过程中温度、真空度数据并记录保存。
    5.9真空泵由数显真空计自动控制。
    5.10真空箱的箱门密封圈保证耐油耐热不易脱落且更换方便。
    5.11箱体内上下左右全部要具有加热管,4组加热管使用单独的热电偶及PID控制单元进行控制。箱体内部有风扇,使箱体内部温度均匀并在风扇循环分部位有热电偶检测控制常压气氛下的温度。
    5.12提供设备操作、维护、维修等说明书,常见故障分析说明。
